彈性聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

·         結構：兩個帶凹形爪，具有高同心度的聯軸器套筒。配合間隙H8+鍵槽DIN6885+緊固螺釘DIN916。

·         溫度范圍：取決于選用的彈性環。在-20°到+100 °C注意工作溫度因素！

·         扭轉剛性：為了傳動系統的優化提供不同邵氏硬度的梅花形彈性環。

·         配合間隙：軸套連接最大0.1毫米。

·         材料：

·         聯軸器套筒：剛性極強纖維增強高性能塑料

·         彈性環：精密模壓，極耐磨損的塑料

·         轉速：標準參見表格。

·         技術參數：額定扭矩：2 - 810 Nm

·         TX1型彈性聯軸器產品特點：

·         經濟適用

·         良好的同心度

·         緩沖減振

·         電絕緣

·         插入式聯軸器

·         由于鍵槽連接，間隙很小

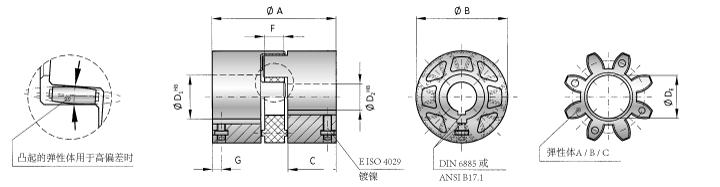

TX1系列



2

10

20

60

150

300

類型（彈性體插入物）

一個

乙

C

一個

乙

C

一個

乙

C

一個

乙

C

一個

乙

C

一個

乙

C

額定扭矩（Nm）

T KN

1

1,2

0,5

12,5

16

4

17

21

6

60

75

20

160

200

42

325

405

84

最大。扭矩（Nm）

T Kmax

2

2,4

1

25

32

6

34

42

12

120

150

35

320

400

85

650

810

170

總長

一個

20

35

66

78

90

114

外徑

乙

17

32

42

56

66,5

82

適合長度

C

6,5

12

25

三十

35

45

內徑范圍H8（mm）

D 1/2

3-8

6-16

10-24

16-30

19-38

20-45

內徑最大
（彈性體插件）（mm）

D E.

6,2

14,2

19,2

26,2

29,2

36,2

螺絲（ISO 4762 / 12.9）

?

M3 *

M3

M4

M5

M6

M6

緊扭矩（Nm）

?

0,8

0,8

1,5

3

6

6

寬彈性體插件

F

五

9,5

12

14

15

18

距離

G

3

3,5

4

6

7

7

每個樞紐的間隔時刻
（10 -3  kgm 2）

J 1 / J 2

0.00005

0,0014

0,01

0,03

0.067

0,18

約。重量

0,02

0,03

0,08

0,18

0,27

0,51

速度

12.000

10.000

9.000

8.000

7.000

6.000

靜態扭轉剛度（Nm / rad）

C T.

50

115

17

260

600

90

1140

2500

520

3290

9750

1400

4970

10600

1130

12400

18000

1280

動態扭轉剛度（Nm / rad）

C Tdyn

100

230

35

541

1650

224

2540

4440

876

7940

11900

1350

13400

29300

3590

23700

40400

6090

側面

最大。

0,08

0,06

0,1

0,2

0,17

0,2

0,2

0,2

0,22

0,22

0,22

0,25

0,25

0,25

0,28

0,28

0,28

0,3

角度（度）

最大。

1,2

1,5

1,5

1,5

1,5

1,5

軸向

最大。

±1

±1

±1,5

±1,5

±2

±2

額定扭矩：2 - 810 Nm
