金屬波紋管聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

結構：
每個套環配有6個或8個米制螺紋
附加裝置的定心可以通過內部和外部的配合長度輕松實現
其他配合長度直徑和多孔圓盤可根據要求提供
溫度范圍：-30到+120° C
間隙：擁有粘著力極強的螺絲連接和既定原則，絕對無背隙。
使用壽命：按照技術規范操作，金屬波紋管聯軸器可持久耐用且無需維護。
材料：
波紋管由高彈性不銹鋼制成
套環材質：鋼制
短時超載：可達1.5倍。
技術參數：
額定扭矩：15 - 10000 Nm
轉速可達10000轉/分鐘。
> 10000轉/分鐘需使用精細動平衡
金屬波紋管聯軸器的特殊解決方案：如其他配合長度，鍵槽，特殊材料和波紋管可根據要求短時提供。
BK1金屬波紋管聯軸器的產品特點：
適用于客戶定制的特別解決方案

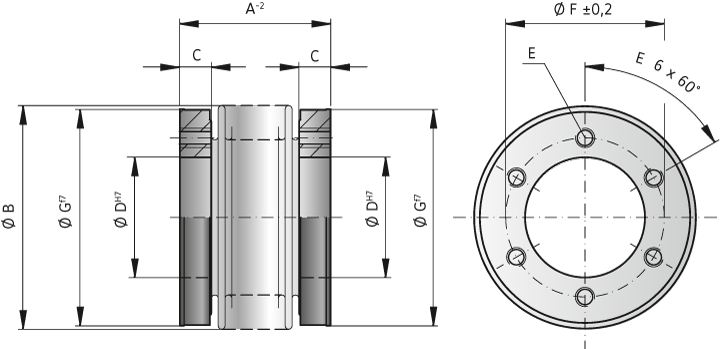

BK1 SERIES



15

30

60

150

200

300

500

800

1500

4000

6000

10000

Rated torque (Nm)

TKN

15

30

60

150

200

300

500

800

1500

4000

6000

10000

Overall length (mm)

A-2

30

37

36

44

43

53

50

62

53

65

56

70

64

77

81

100

145

138

150

Outer diameter of bellow (mm)

B

49

55

66

81

90

110

124

133

157

200

253

303

Fit length
thread depth (mm)

C

7,5

10

11

13

14,5

15

16

18

22

30

30

36

Inner diameter ? H7 (mm)

D

25

28

38

50

58

65

70

75

85

100

145

190

Inner diameter ? H7 (inch)

0.875"

1.000"

1.500"

1.875"

2.250"

2.500"

2.750"

2.875"

3.250"

3.875"

5.700"

7.500"

6x fastening threads

E

M5

M5

M6

M6

M6

M8

M8

M10

M16

M20

8xM20

8xM24

Hub bolt circle ± 0.2 (mm)

F

35

37

46

62

70

80

94

90

110

140

190

234

Outer diameter f7 (mm)

G

49

55

66

81

90

110

122

116

140

182

235

295

Mass moment of inertia (10-3 kgm2)

Jges

0,07

0,08

0,14

0,15

0,30

0,32

0,90

0,95

1,30

1,40

1,95

2,10

3,0

3,4

4,3

10,6

46

132

350

Approx. weight (kg)

0,15

0,2

0,3

0,6

0,8

1,35

1,8

1,9

3,3

8,9

13,9

23,7

Torsional stiffness
(103 Nm/rad)

CT

20

15

39

28

76

55

175

110

191

140

450

350

510

500

780

1304

3400

5700

10950

Axial

max.

1

2

1

2

1,5

2

2

3

2

3

2,5

3,5

2,5

3,5

3,5

3,5

3,5

3

3

Lateral http://www.rw-china.com/IMAGES/product/list1/lateral.gif(mm)

max.

0,15

0,2

0,2

0,25

0,2

0,25

0,2

0,25

0,25

0,3

0,25

0,3

0,3

0,35

0,35

0,35

0,4

0,4

0,4

Angular http://www.rw-china.com/IMAGES/product/list1/angular.gif(degrees)

max.

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1,5

1,5

1,5

1,5

1,5

Axial spring stiffness (N/mm)

Ca

25

15

50

30

72

48

82

52

90

60

105

71

70

48

100

320

565

1030

985

Lateral spring stiffness (N/mm)

Cr

475

137

900

270

1200

420

1550

435

2040

610

3750

1050

2500

840

2000

3600

6070

19200

21800

CAD Portal



15

30

60

150

200

300

500

800

1500

4000

6000

10000
