微型波紋管聯軸器

微型波紋管聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

kB0DB0kW7EJ0055dv7ksCsLp3ZoWsRFHzyJskb6QZTwO3cOglbCs/YZzHgt9mrMncUP2DdBY/ws3DRtadZn5+uQ0fd4YCj4t9PT76MWansPLx1sapLmpgg==

結構：
標準配置：用夾緊套環和一個側面螺釘ISO4762。
選項（MKH）：分離式夾緊套環，兩個套環半部可向同一方向移動
溫度范圍：-30到+ 110°C
間隙：軸套連接0.01 - 0.05毫米
使用壽命：按照技術規范操作，微型波紋管聯軸器可持久耐用且無需維護
材料：
波紋管由高彈性不銹鋼制成
套環材質：鋁制
技術參數：
額定扭矩：0.5 - 10 Nm
轉速可達10000轉/分鐘。
> 10000轉/分鐘，使用動平衡時
軸徑為3 - 24毫米
微型波紋管聯軸器的特殊解決方案：如其他配合長度，鍵槽，特殊材料和波紋管可根據要求短時提供。
MK2型微型波紋管聯軸器產品特點：
零背隙，扭轉剛性
具有錯位補償功能
通過夾緊套環具有強力粘著連接
適用于高動態應用
轉動慣量小

MK2系列



五

10

15

20

45

100

額定扭矩（Nm）

T KN

0,5

1,0

1,5

2,0

4,5

10

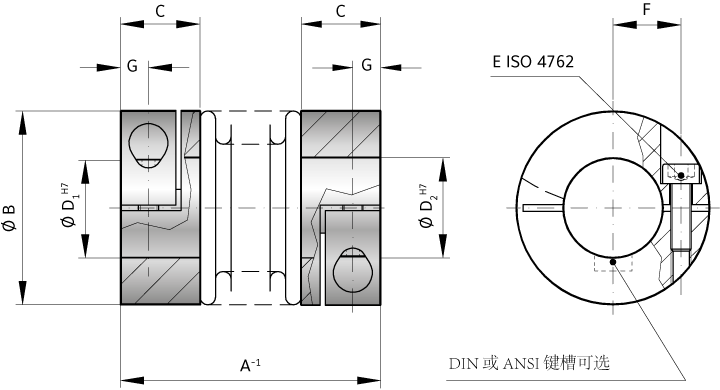

總長

一個

25

28

31

27

三十

33

三十

35

35

40

44

46

54

50

60

外徑

乙

15

15

19

25

32

40

適合長度

C

9

9

11

13

16

16

內徑可
從?到?H7（mm）

D 1/2

3-7

3-7

3-8

3-12,7

5-16

5-24

內徑可
從?到?H7（英寸）

D 1/2

0.125“ -
0.250”

0.125“ -
0.250”

0.125“ -
0.313”

0.125“ -
0.500”

0.250“ -
0.625”

0.250“ -
0.875”

緊固螺釘ISO 4762

?

M2

M2

M2,5

M3

M4

M4


緊固螺釘的緊固扭矩（Nm）

?

0,43

0,43

0,85

2,3

4

4,5

中心線之間的距離

F

4,5

4,5

6

8

10

15

距離

G

3

3

3,5

4

五

五

轉動慣量（gcm 2）

J ges

2,6

2,8

3

3

3,4

3,6

8,5

9,5

25

27

29

100

108

160

205

重量

9

9

10

11

22

24

36

38

40

74

78

120

130

扭轉剛度（Nm / rad）

C T.

280

210

170

510

380

320

750

700

1200

1300

1200

7000

5000

9050

8800

軸向

最大。

0,4

0,5

0,6

0,4

0,5

0,6

0,5

0,7

0,5

0,6

0,7

0,7

1

1

1,2

橫向http://www.rw-china.com/IMAGES/product/list2/lateral.gif（mm）

最大。

0,15

0,2

0,25

0,15

0,2

0,25

0,15

0,2

0,15

0,2

0,25

0,2

0,25

0,2

0,3

角度http://www.rw-china.com/IMAGES/product/list2/angular.gif（度）

最大。

1

1,5

2

1

1,5

2

1,5

1,5

1,5

2

1,5

2

1,5

2

CAD門戶



五

10

15

20

45

100

2D / 3D數據
