微型波紋管聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

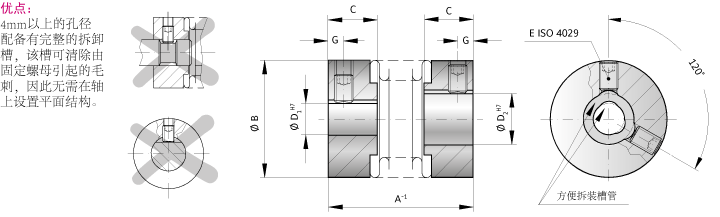

§  結構：套環帶徑向緊固螺釘DIN916和內置可拆槽管。

§  溫度范圍：-30到+ 120°C

§  間隙：軸套連接0.01 - 0.08毫米

§  使用壽命：按照技術規范操作，微型波紋管聯軸器可持久耐用且無需維護

§  材料：

·         波紋管由高彈性不銹鋼制成，0.5系列的金屬波紋管是由炮銅制成

·         套環鋁制

§  技術參數：

·         額定扭矩：0.05-10Nm

·         轉速可達20000轉/分鐘。

·         > 20000轉/分鐘，使用動平衡時

·         軸徑為1 - 28毫米

§  微型波紋管聯軸器的特殊解決方案：如其他配合長度，鍵槽，特殊材料和波紋管可根據要求短時提供。

§  MK1型微型波紋管聯軸器產品特點：

·         零背隙，扭轉剛性

·         具有錯位補償功能

·         通過內置可拆槽管不會將軸挫為平面

·         經濟型結構式樣

·         轉動慣量小

MK1系列



05

1

五

10

15

20

45

100

額定扭矩（Nm）

T KN

0,05

0,1

0,5

1,0

1,5

2,0

4,5

10

總長（mm）

一個

14

20

20

23

26

22

25

28

24

29

26

31

35

37

45

43

53

外徑

乙

6,5

10

15

15

19

25

32

40

適合長度

C

4

五

6,5

6,5

7,5

11

13

15

內徑可
從?到?H7（mm）

D 1/2

1-3

1-5

3-9

3-9

3-12

3-16

6-22

6-28

內徑可
從?到?H7（英寸）

D 1/2

0.040“ -
0.110”

0.040“ -
0.187”

0.125“ -
0.313”

0.125“ -
0.313”

0.125“ -
0.437”

0.125“ -
0.625”

0.250“ -
0.750”

0.250“ -
1.000”

夾緊螺釘ISO 4029

?

1x M2

1x M2,5

1x M3

1x M3

2x M3

2x M4

2x M5

2x M6

裝配螺釘?shù)木o固扭矩（Nm）

?

0,35

0,75

1,3

1,3

1,3

2,5

4

6

距離

G

1,5

1,8

2

2

2

2,5

3,5

4

轉動慣量（gcm 2）

?

0,1

0,4

1,1

1,2

1,3

1,3

1,8

2

4,7

5,5

15

18

20

65

70

180

220

重量

1

五

6

6

7

8

12

14

22

24

26

54

58

106

114

扭轉剛度（Nm / rad）

C T.

50

70

280

210

170

510

380

320

750

700

1200

1300

1200

7000

5000

9050

8800

軸向

最大。

0,4

0,4

0,4

0,5

0,6

0,4

0,5

0,6

0,5

0,7

0,5

0,6

0,7

0,7

1

1

1,2

橫向http://www.rw-china.com/IMAGES/product/list2/lateral.gif（mm）

最大。

0,1

0,15

0,15

0,2

0,25

0,15

0,2

0,25

0,15

0,2

0,15

0,2

0,25

0,2

0,25

0,2

0,3

角度http://www.rw-china.com/IMAGES/product/list2/angular.gif（度）

最大。

1

1

1

1,5

2

1

1,5

2

1,5

1,5

1,5

2

1,5

2

1,5

2
