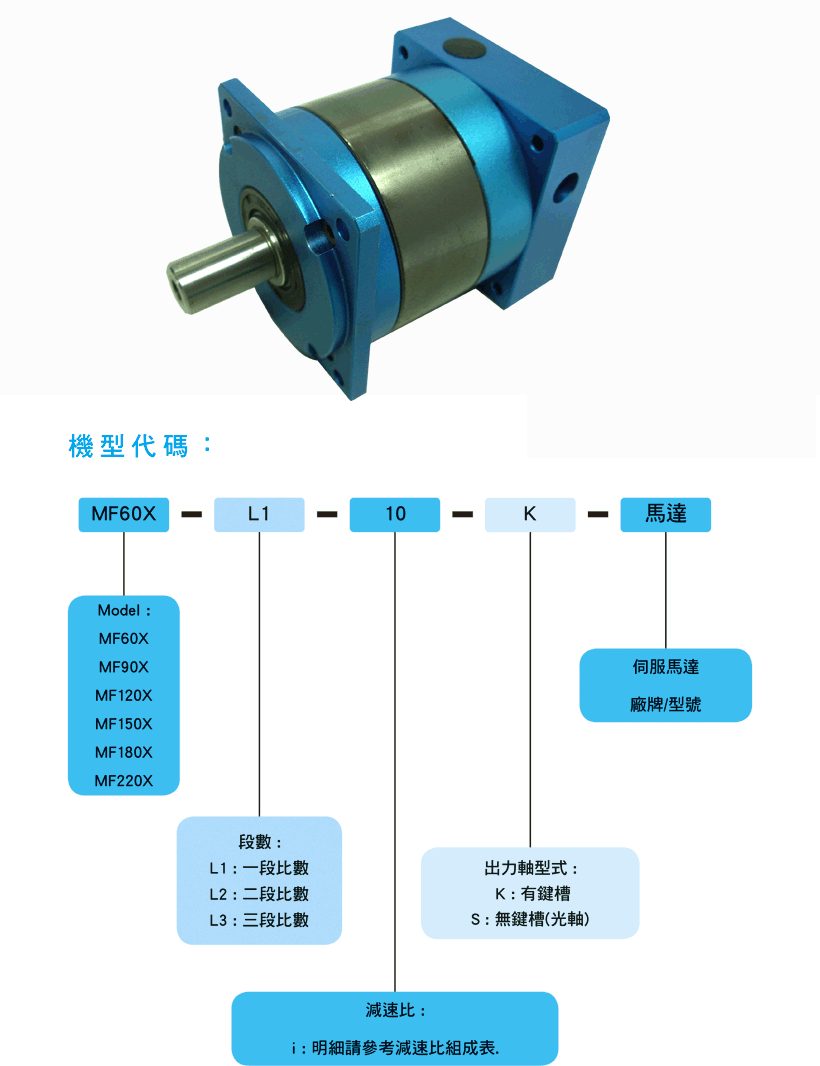

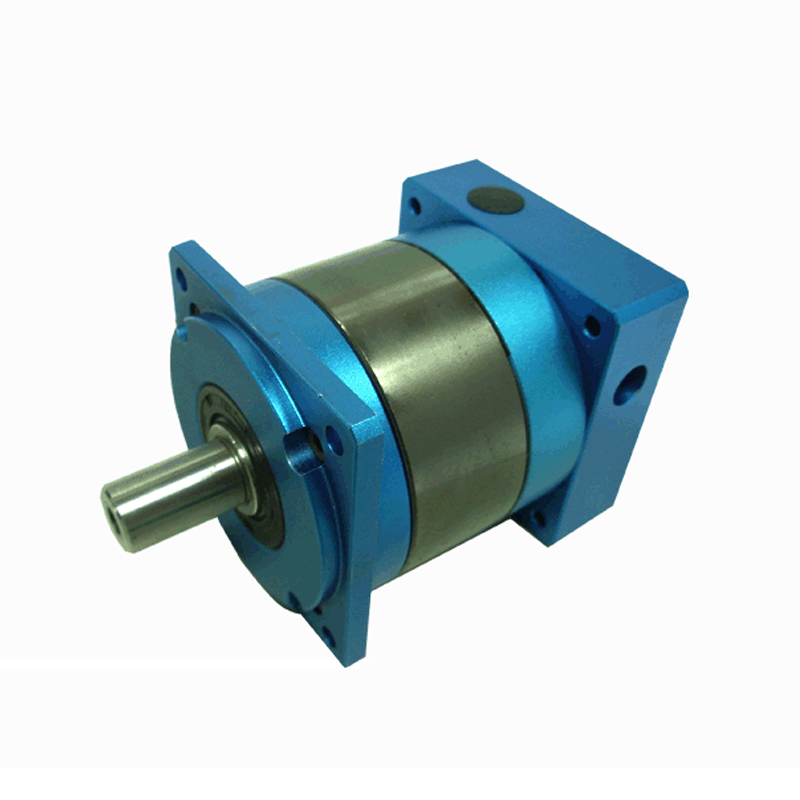

MF-X 系列
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

MF-X 技術規格
規格 單位 段數 減速比 MF60 MF90 MF120 MF150 MF180 MF220
額定輸出扭矩 Nm L1 3 ― ― 235 500 1,000 ―
4 35 136 225 580 1,090 ―
5 42 152 256 660 1,215 2,000
6 ― ― ― 610 1,200 ―
7 46 136 306 540 1,135 ―
8 ― ― ― ― ― ―
9 ― ― ― 458 ― ―
10 25 94 225 460 935 1,500
L2 15 35 ― 210 500 1,000 ―
20 35 142 285 530 1,090 ―
25 42 158 320 660 1,215 2,000
30 ― ― 308 610 1,200 ―
35 42 136 306 540 1,135 ―
40 25 118 252 530 1,090 ―
45 ― ― ― 660 ― ―
50 25 156 320 660 1,215 1,500
60 ― ― ― 610 1,200 ―
70 46 135 306 540 1,135 ―
80 ― ― ― ― ― ―
90 ― ― ― 472 ― ―
100 25 94 225 460 935 1,500
急停扭矩 Nm L1,L2 3~100 3倍額定輸出扭矩
額定輸入轉速 rpm L1,L2 3~100 3,000 3,000 2,500 2,500 2,500 2,000
最大輸入轉速 rpm L1,L2 3~100 6,000 6,000 5,000 5,000 5,000 4,000
標準背隙 arcmin L1 3~10 ≦10 ≦10 ≦10 ≦8 ≦8 ≦8
L2 15~100 ≦15 ≦15 ≦15 ≦12 ≦12 ≦12
扭轉剛性 Nm/arcmin L1,L2 3~100 6 12 25 51 142 215
容許徑向力 N L1,L2 3~100 1,200 2,500 5,600 9,000 14,200 48,000
容許軸向力 N L1,L2 3~100 600 1,250 2,800 4,500 7,100 24,000
平均使用壽命 hr L1,L2 3~100 20,000
全負載時效率 % L1 3~10 ≧98%
L2 15~100 ≧95%
凈重 kg L1 3~10 0.98 2.8 8.37 15.96 28.55 56
L2 15~100 1.27 3.65 10.35 20.79 36.38 72.5
使用溫度 °C L1,L2 3~100 - 10°C ~ + 90oC
潤滑 L1,L2 3~100 鋰基復合全合成潤滑油脂
安裝方向 L1,L2 3~100 任意方向
噪音值 dBA L1,L2 3~100 ≦65 ≦65 ≦68 ≦68 ≦70 ≦72
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之?dāng)?shù)據.
2. 減速比: i = 輸入轉速/輸出轉速.
3. 背隙值: 為在2%額定輸出扭矩下測試所得之?dāng)?shù)據.
4. 最大徑向力及最大軸向力: 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之?dāng)?shù)據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值: 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之?dāng)?shù)據.
