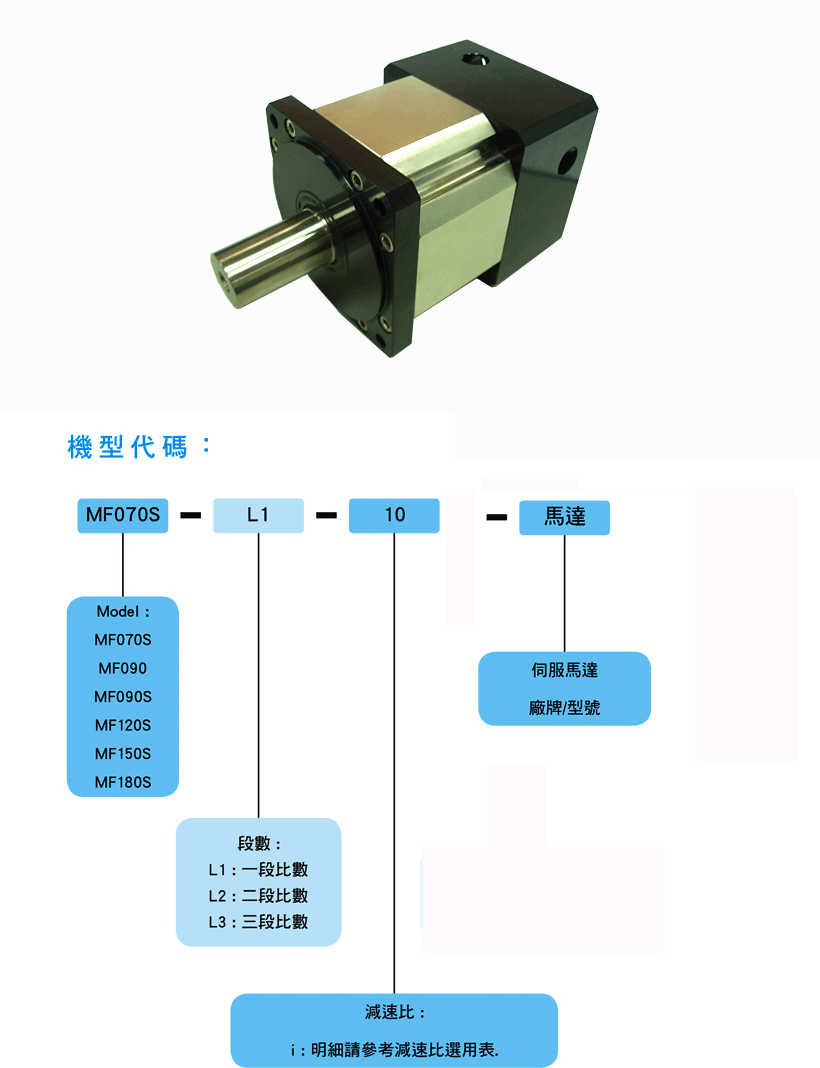

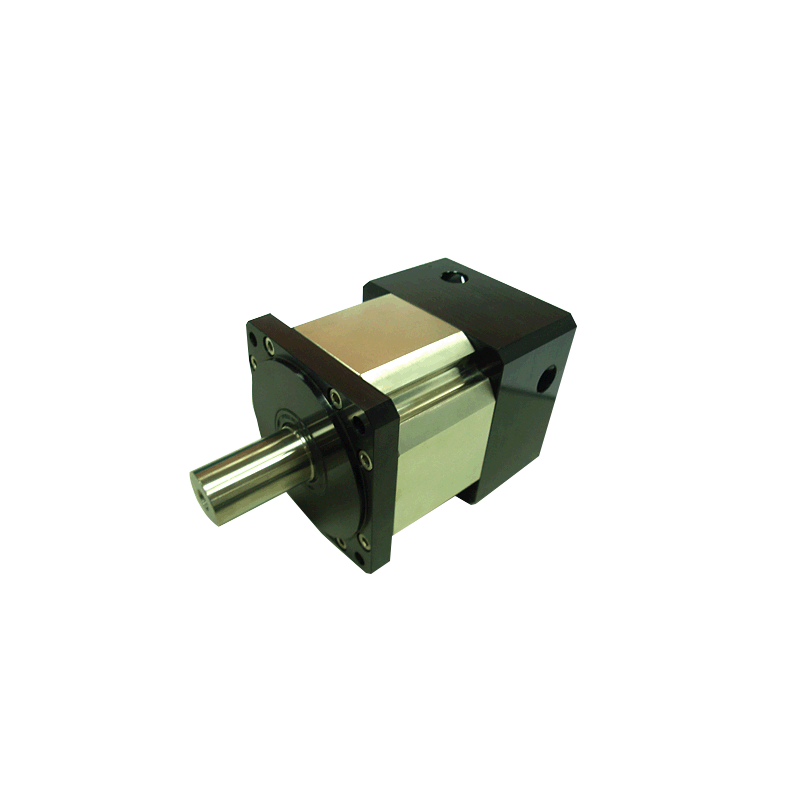

MF-S系列
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

MF-S 技術規格
規格 單位 段數 減速比 MF070S MF090S MF120S MF150S MF180S
額定輸出扭矩 Nm L1 3 25 80 190 450 1,050
4 34 90 230 520 1,120
5 30 86 220 500 1,100
7 25 82 200 480 1,080
10 ─ ─ ─ 450 1,050
L2 9 25 80 200 480 1,080
15 25 80 200 480 1,080
20 34 90 230 520 1,120
25 30 86 220 500 1,100
35 30 86 220 500 1,100
40 ─ ─ ─ 450 1,120
49 25 80 200 480 1,080
70 ─ ─ ─ 450 1,080
100 ─ ─ ─ 450 1,050
L3 27 34 90 230 520 1,120
36 25 80 200 480 1,080
45 25 80 200 480 1,080
48 25 80 200 480 1,080
60 25 80 200 480 1,080
75 25 80 200 480 1,080
80 34 90 230 520 1,120
100 34 90 230 ─ ─
急停扭矩 Nm L1,L2,L3 3~100 2.5倍額定輸出扭矩
額定輸入轉速 rpm L1,L2,L3 3~100 3,000 3,000 2,000 2,000 2,000
最大輸入轉速 rpm L1,L2,L3 3~100 4,500 4,500 3,000 3,000 3,000
標準背隙 arcmin L1 3~10 ≤10~15 ≤10~15 ≤10~15 ≤8~12 ≤8~12
L2 9~100 ≤16~20 ≤16~20 ≤16~20 ≤10~14 ≤10~14
扭轉剛性 Nm/arcmin L1,L2,L3 3~100 4 13 35 64 135
容許徑向力 N L1,L2,L3 3~100 1,790 1,920 3,770 6,290 9,910
容許軸向力 N L1,L2,L3 3~100 930 1,010 2,075 3,210 5,800
平均使用壽命 hr L1,L2,L3 3~100 20,000
全負載時效率 % L1 3~10 ≥ 96%
L2 9~100 ≥ 93%
L3 27~100 ≥ 90%
重量 kg L1 3~10 1.5 3.2 5.0 8.5 37.0
L2 9~100 1.9 4.0 7.2 9.9 46.4
L3 27~100 2.2 5.0 8.2 12.3
使用溫度 °C L1,L2,L3 3~100 - 10°C ~ + 90oC
潤滑 L1,L2,L3 3~100 全合成潤滑油脂
安裝方向 L1,L2,L3 3~100 任意方向
噪音值 dBA L1,L2,L3 3~100 ≤70 ≤70 ≤70 ≤74 ≤74
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之數據.
2. 減速比: i = 輸入轉速/輸出轉速.
3. 背隙值: 為在2%額定輸出扭矩下測試所得之數據.
4. 最大徑向力及最大軸向力: 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之數據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值: 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之數據.
